內蒙古某光伏項目跟蹤支架被吹翻事故分析報告

發布時間：2021-07-28人氣：155
內蒙古跟蹤支架吹翻事故分析報告

1、本次事故基本情況
2021年3月中旬，內蒙古某地區連續大風天氣，平均風力8～9級，最高風力達到11級，瞬時極大風速一度逼近50年一遇極大風速；大風持續時項目現場黃沙蔽日，能見度低于2米，運維人員行走都十分困難，無法對設備進行正常維護。
大風過后，項目現場慘不忍睹，隨處可看破碎的組件、零散的跟蹤系統和斷裂的支架。據統計，本次風災共造成場站近60%的斜單軸跟蹤系統出現支架斷裂、變形、組件脫落及碰裂損壞等不同程度的損壞，直接經濟損失達上千萬元。

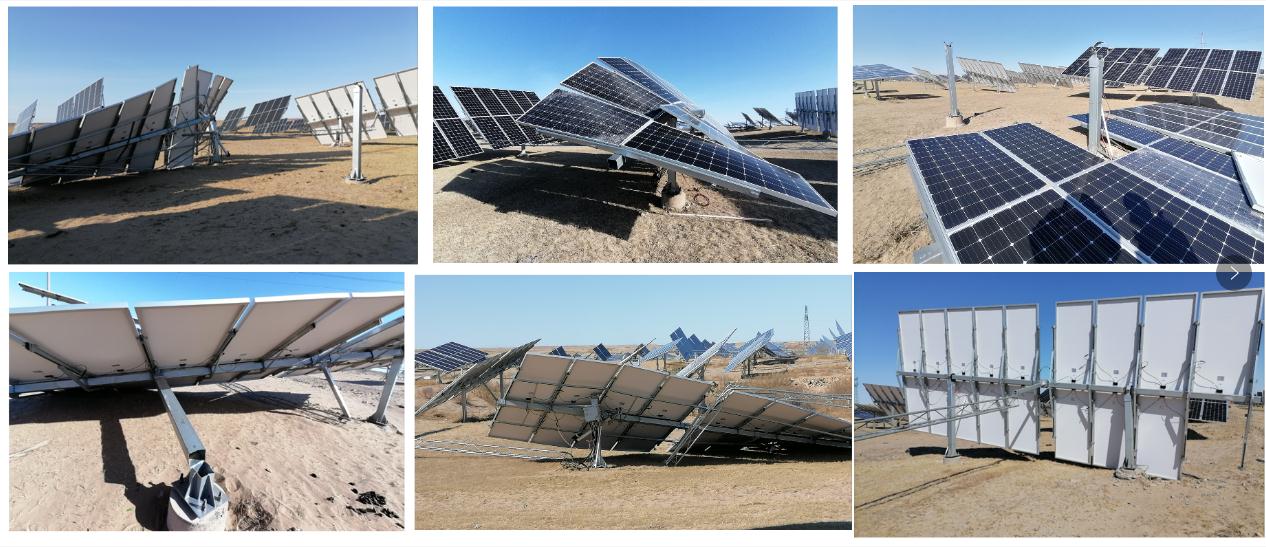

圖：風災過后，斜單軸跟蹤支架被吹翻現場

2、事故原因分析
經現場勘查，此次事故由斜單軸跟蹤系統自身問題、施工質量問題以及后期維護等多個因素疊加耦合而成。主要原因如下：

1）斜單軸跟蹤系統缺失主動避險功能
主動避險功能指當大風來臨時，跟蹤系統將組件進行放平。這是跟蹤系統實現自身保護的一項基本功能。
本項目斜單軸跟蹤系統的主動避險缺失，當大風來臨時，跟蹤系統沒有將組件進行放平，而是依然按照既定的程序進行追日，最終在大風作用下，當系統的體型系數較大時，破壞即從最薄弱的結構開始發生。

2）斜單軸跟蹤系統的結構問題
斜單軸跟蹤系統的各部件均出現不同程度的損壞，其中作為主支撐結構的方鋼管主梁發生屈曲斷裂直接導致支架倒塌，因此造成的損壞最大。

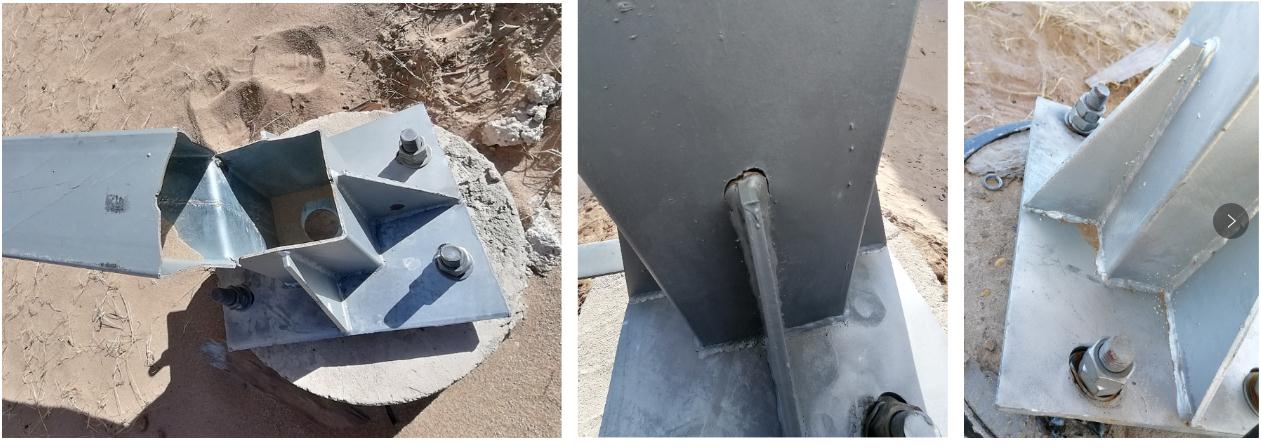

圖：斜單軸支架立柱斷裂面

經調研發現，系統立柱、方鋼管主梁、拉桿及推拉臂等所有結構件的斷裂均與焊縫直接相關，這不僅與焊接結構設計不合理有關，而且與焊接缺陷（焊瘤、焊渣、氣孔、焊高超標）有很大的關系。
其中，方鋼管主梁發生屈曲斷裂并不是因為方鋼管強度、剛度及穩定性不夠，主要是因為現場焊接施工（點焊）工藝不穩定，造成焊接燒穿、弧坑、咬邊等引起應力集中的缺陷破壞方管的結構穩定性。

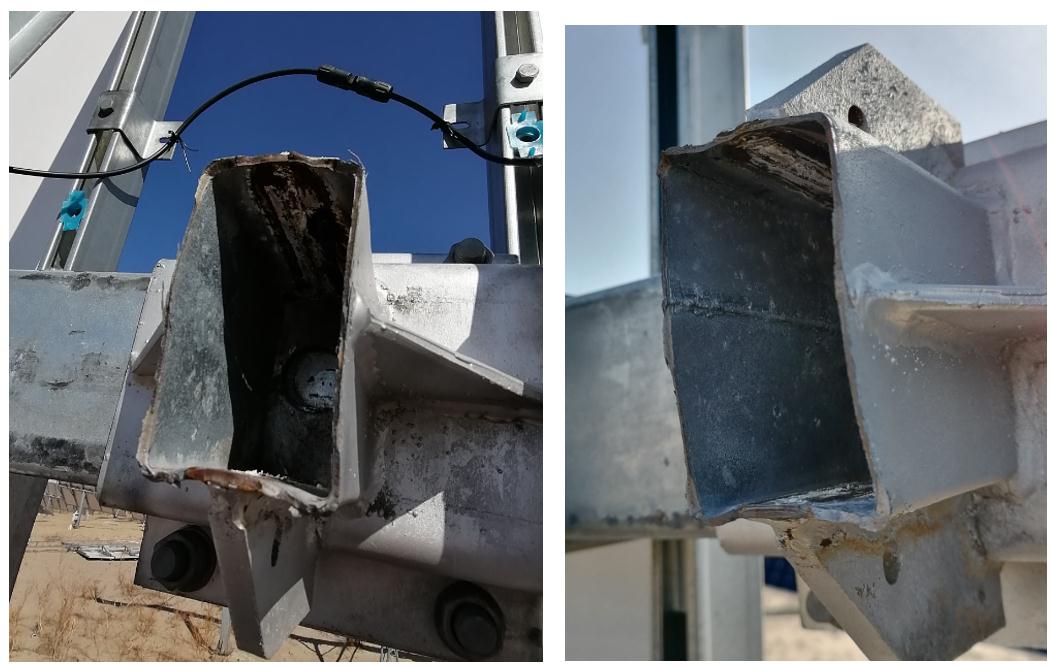

圖：斜單軸支架主梁屈曲斷裂位置

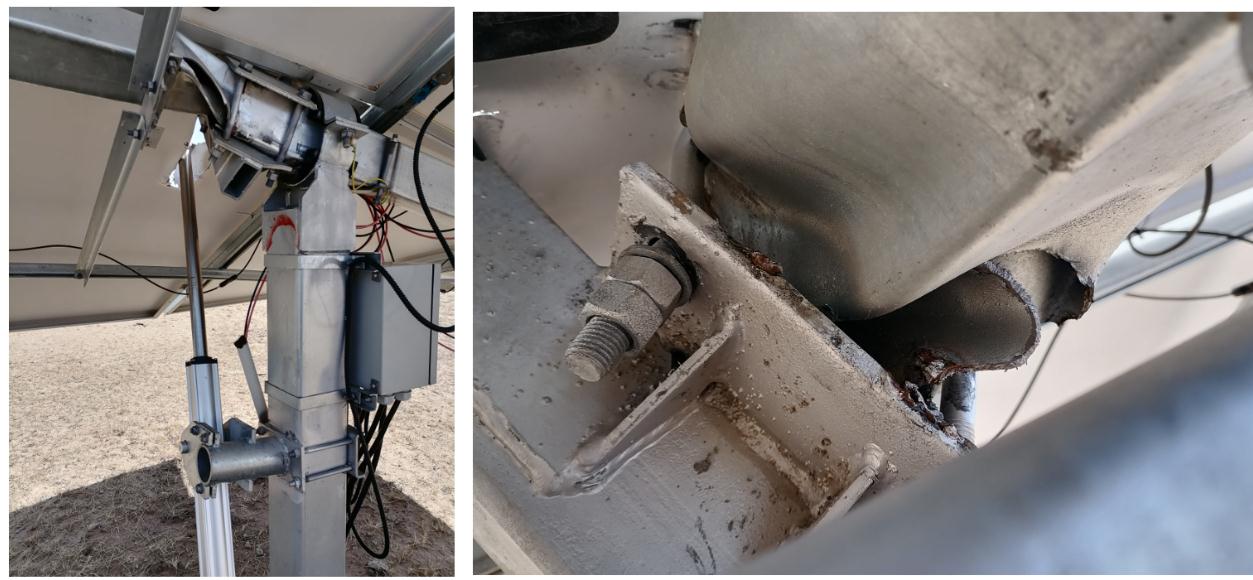

圖：斜單軸支架拉桿及推拉臂斷裂位置
3）電站運維人員忽視災害天氣預警

在本次風災發生前，氣象臺已多次發布大風預警，未引起運維人員的重視。
如運維人員能及時根據預警對電站內的發電設備進行提前調整，人工將設備調平，可有效降低事故損失。

加強電站資產管理，摸清站內設備的“脾氣”，在災害來臨前按照預案提前進行防備，對電站的安全生產至關重要！
三、結語
當前，跟蹤系統在國內的應用比例相對較低，從光伏電站設計、施工到運維，都缺乏經驗。在本次內蒙古電站案例中：
1）前期設計缺乏周全的考慮；2）斜單軸系統缺少緊急制動功能；3）支架施工存在一定問題；4）運維人員疏忽；
